Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

13 de junio de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: IZZI TELECOM (HUB SEVILLA)
Dirección: Av. Sevilla 608 Col. Portales CP. 03300 CDMX
Responsable Equipo: Jair Vidal Reynoso
Correo: jair.vidal@dataairelectric.com
Descripción Actividades Centro de Carga
Nombre del punto de medición Transformador Subestación 1 (1000kVA)
Descripción general de la carga: La Subestación 1 alimenta a toda la carga del Hub y Data Center.
Información del Medidor PQ
Marca: ACUVIM-2W
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV
Nivel de tensión del punto de medición: 220/127 V
Medición: Mensual
Fecha de medición inicial: 11/05/2025
Fecha de medición final: 11/06/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • Los índices de todos los parámetros de calidad de la energía evaluados se encuentran dentro de los límites recomendados por el IEEE. Estos parámetros son voltaje RMS, factor de potencia, índices de distorsión armónica de voltaje y corriente y desbalances, todos ellos dentro de los límites recomendados.
Importante

  • Se observó una elevación brusca de tensión el 14/07/2025 a las 01:50 h, seguida de una interrupción (cero corrientes), y una caída repentina de tensión el 16/05/2025 a las 22:40 h. Es importante verificar si estos disturbios en el voltaje tuvieron algún efecto adverso en la operación de los equipos del centro de carga. El mes pasado también se observaron dos caídas de tensión.

  • El voltaje solo presenta las armónicas 5 y 3, en ese orden de magnitud, pero el THD se mantiene por debajo de 4%.

  • En la corriente se observaron las armónicas 5, 2, 7, 4, 3, 6, 11 y 13, en ese orden de magnitud. La presencia de la 2ada armónica no es común, por lo que se debe de estar vigilando dicha armónica. El THD se mantuvo por debajo del 9%.

Precaución

  • Se tiene sobrecompensación de potencia reactiva de manera constante de entre 30 kVAr a 34 kVAr. Reducir esta potencia reactiva en caso de tener bancos de capacitores conectados, de lo contrario solo vigilar su comportamiento.

  • Observar las armónicas pares presentes en la corriente.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 130.05 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.99 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 3.89 0 - 5 %
THDi % 8.81 ---
Flicker Pst - 0-1 p.u.
Flicker Plt - 0-0.8 p.u.
Desbalance Dv % 0.48 0 - 2 %
Desbalance Di % 2.34 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
415.20 424.23 427.47 427.52 431.41 433.36 443.26
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−34.75 −33.93 −32.02 −32.02 −30.29 −29.64 −21.70
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
417.28 426.66 429.65 429.76 433.53 435.32 445.44
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 1.00 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.67 2.64 3.24 3.24 3.89 4.10 4.51
THDi (%)
min. p5 p50 mean. p95 p99 max.
5.25 6.56 7.48 7.55 8.81 9.35 10.39
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.23 0.34 0.41 0.41 0.48 0.66 0.75
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.15 1.89 2.14 2.13 2.34 2.43 2.77
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.91 59.97 60.00 60.00 60.03 60.04 60.06
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
125.75 127.16 130.12 130.05 132.79 133.34 135.42
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
0.00 949.12 1,114.44 1,120.72 1,322.31 1,390.91 1,590.59
Factor K
min. p5 p50 mean. p95 p99 max.
1.00 1.00 1.10 1.09 1.10 1.20 1.20

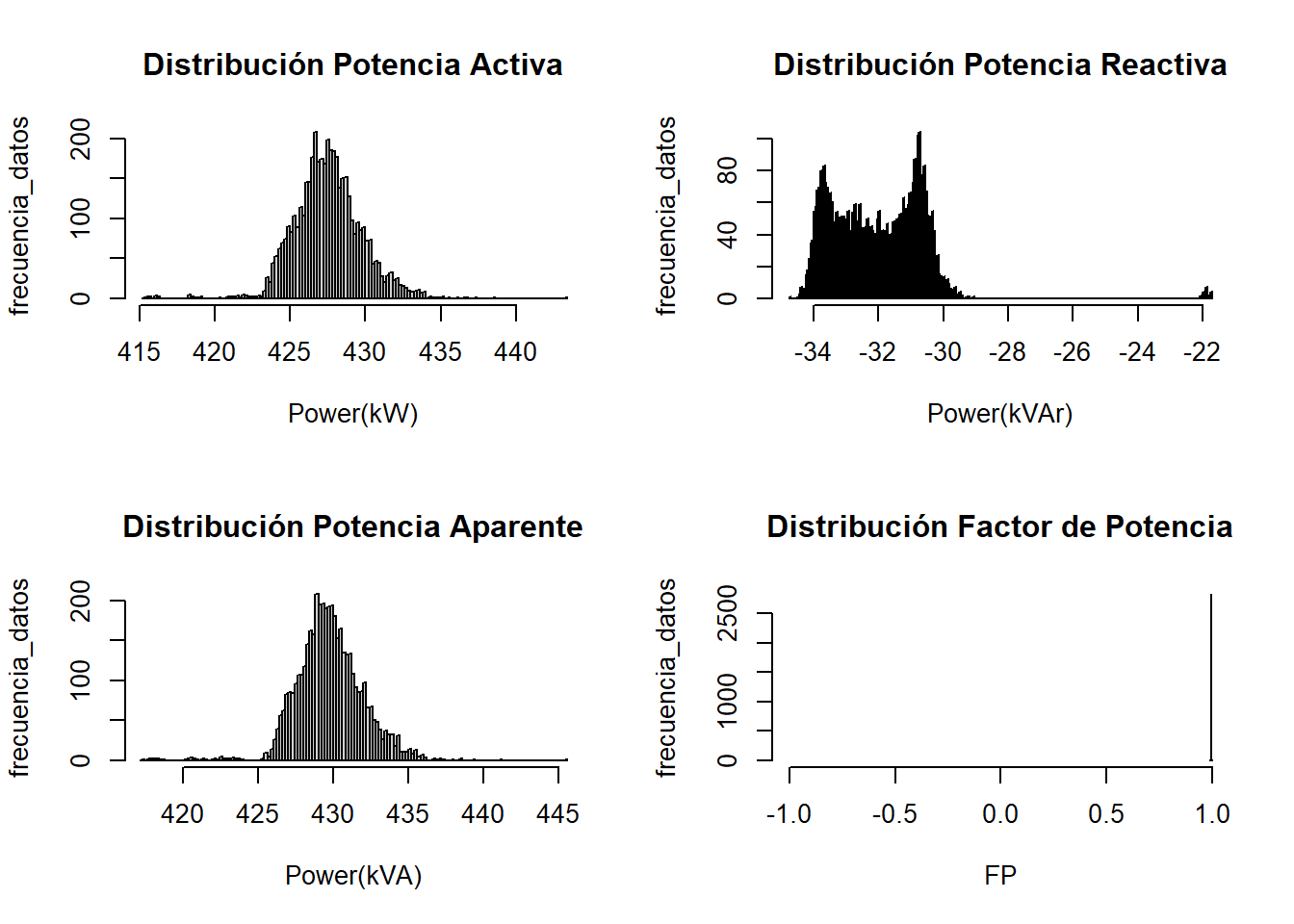

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :415 Min. :-35 Min. :417 Min. :0.99
1st Qu.:426 1st Qu.:-33 1st Qu.:428 1st Qu.:0.99
Median :427 Median :-32 Median :430 Median :0.99
Mean :428 Mean :-32 Mean :430 Mean :0.99
3rd Qu.:429 3rd Qu.:-31 3rd Qu.:431 3rd Qu.:0.99
Max. :443 Max. :-22 Max. :445 Max. :1.00

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VA VB VC
Min. :126 Min. :126 Min. :127
1st Qu.:128 1st Qu.:128 1st Qu.:129
Median :130 Median :130 Median :131
Mean :130 Mean :130 Mean :131
3rd Qu.:132 3rd Qu.:131 3rd Qu.:132
Max. :135 Max. :135 Max. :135

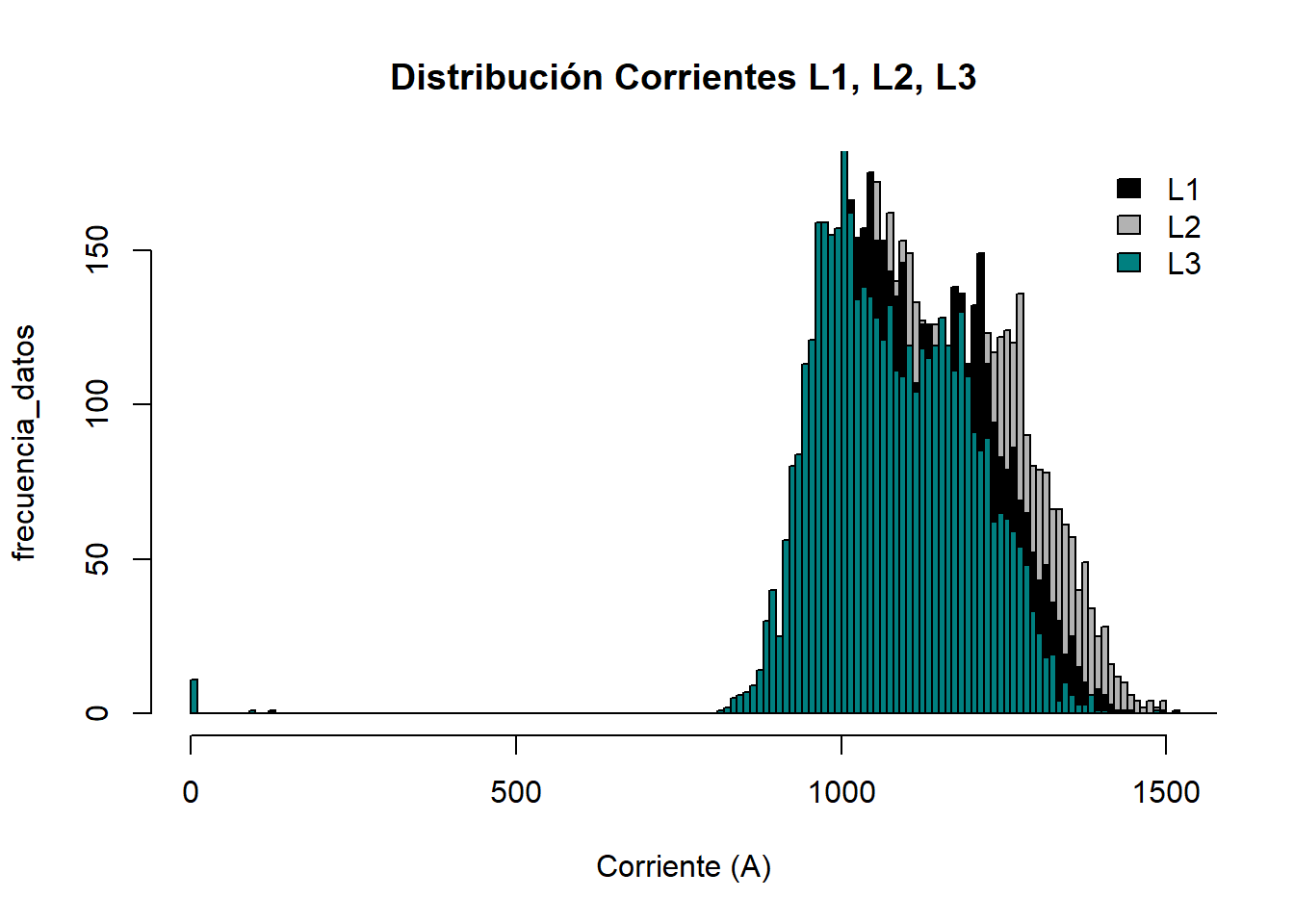

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 0 Min. : 0 Min. : 0
1st Qu.:1034 1st Qu.:1074 1st Qu.: 993
Median :1111 Median :1156 Median :1071
Mean :1119 Mean :1164 Mean :1080
3rd Qu.:1203 3rd Qu.:1256 3rd Qu.:1167
Max. :1515 Max. :1591 Max. :1488

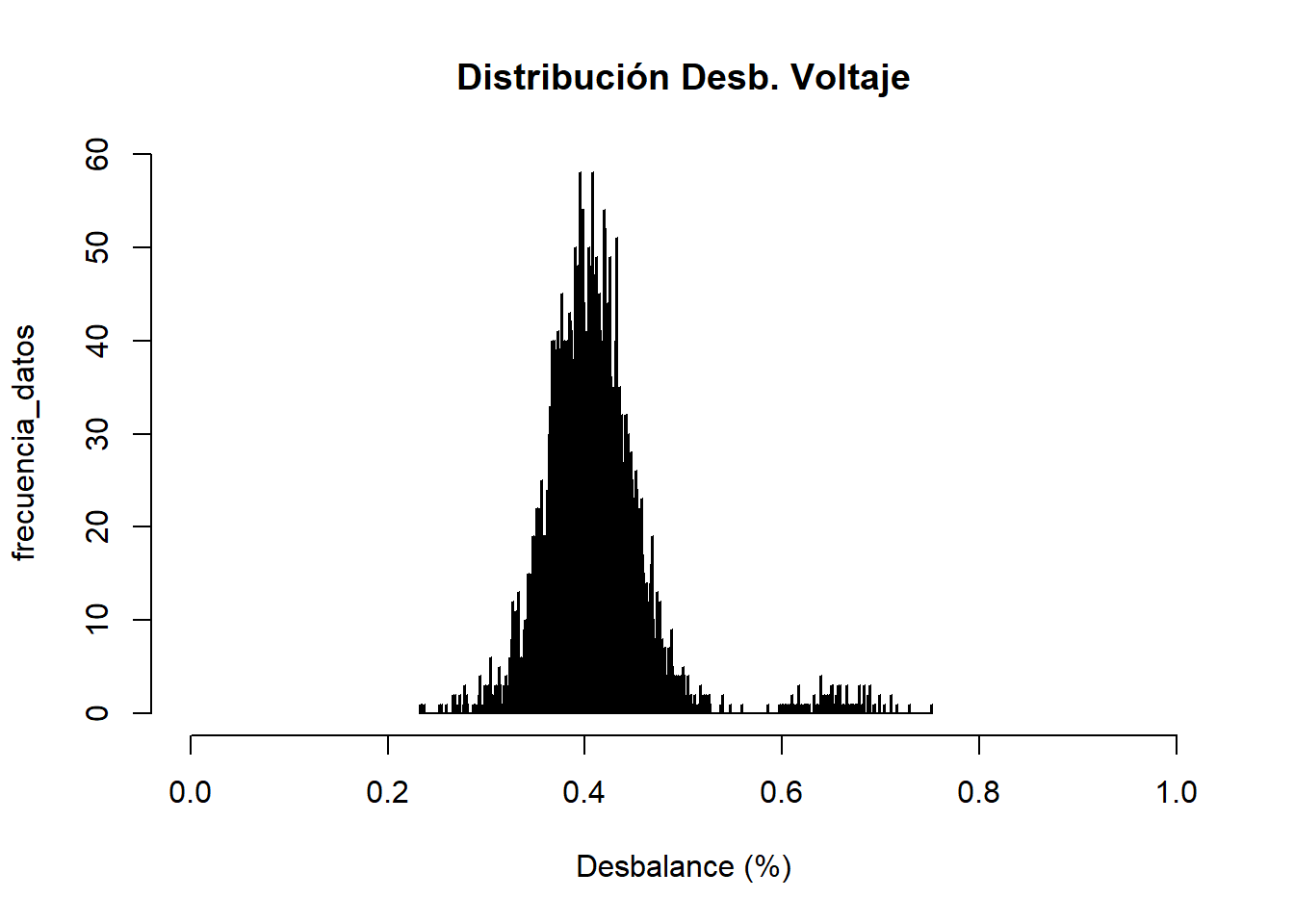

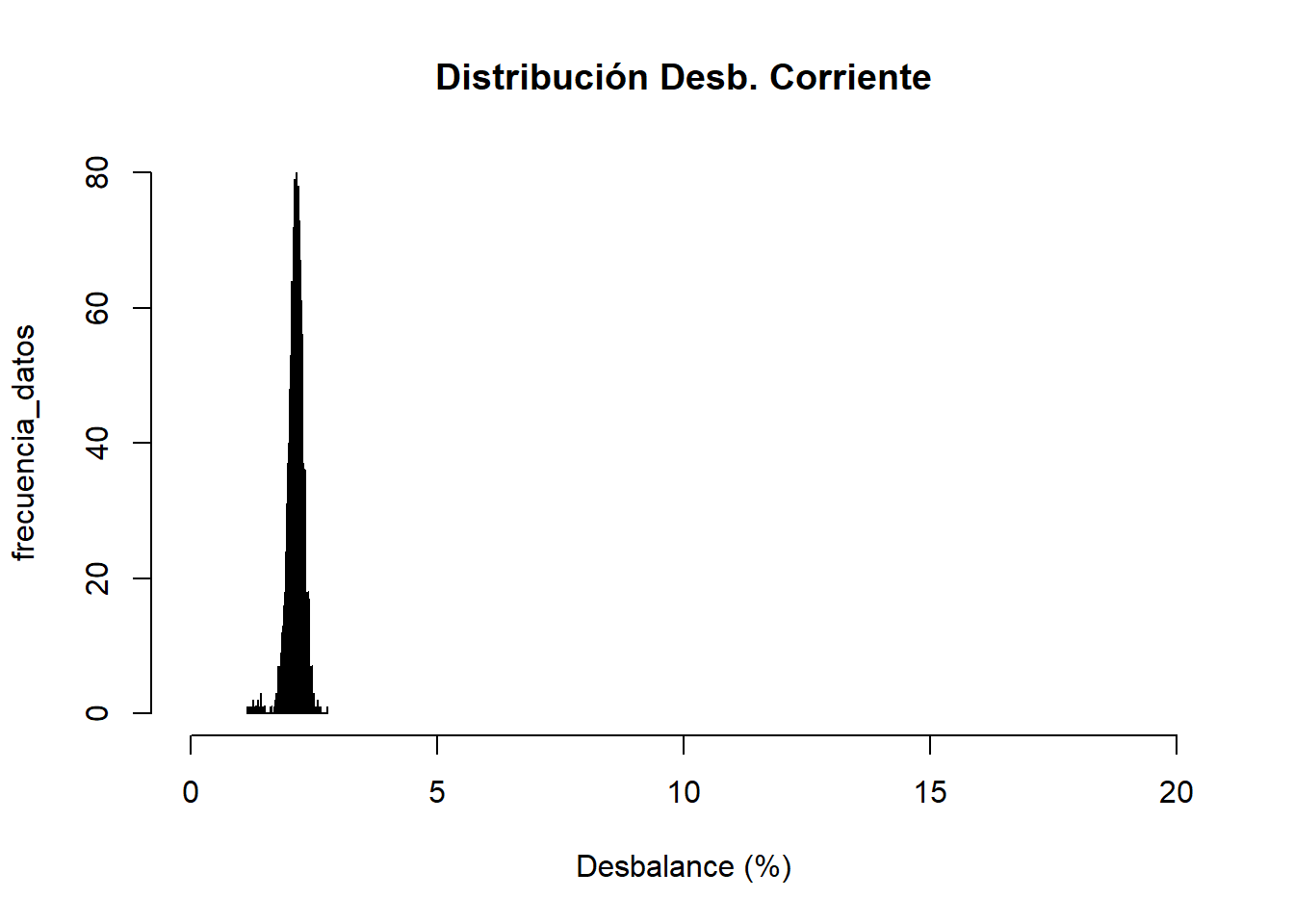

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :1.1 Min. :0.23
1st Qu.:2.0 1st Qu.:0.38
Median :2.1 Median :0.41
Mean :2.1 Mean :0.41
3rd Qu.:2.2 3rd Qu.:0.43
Max. :2.8 Max. :0.75

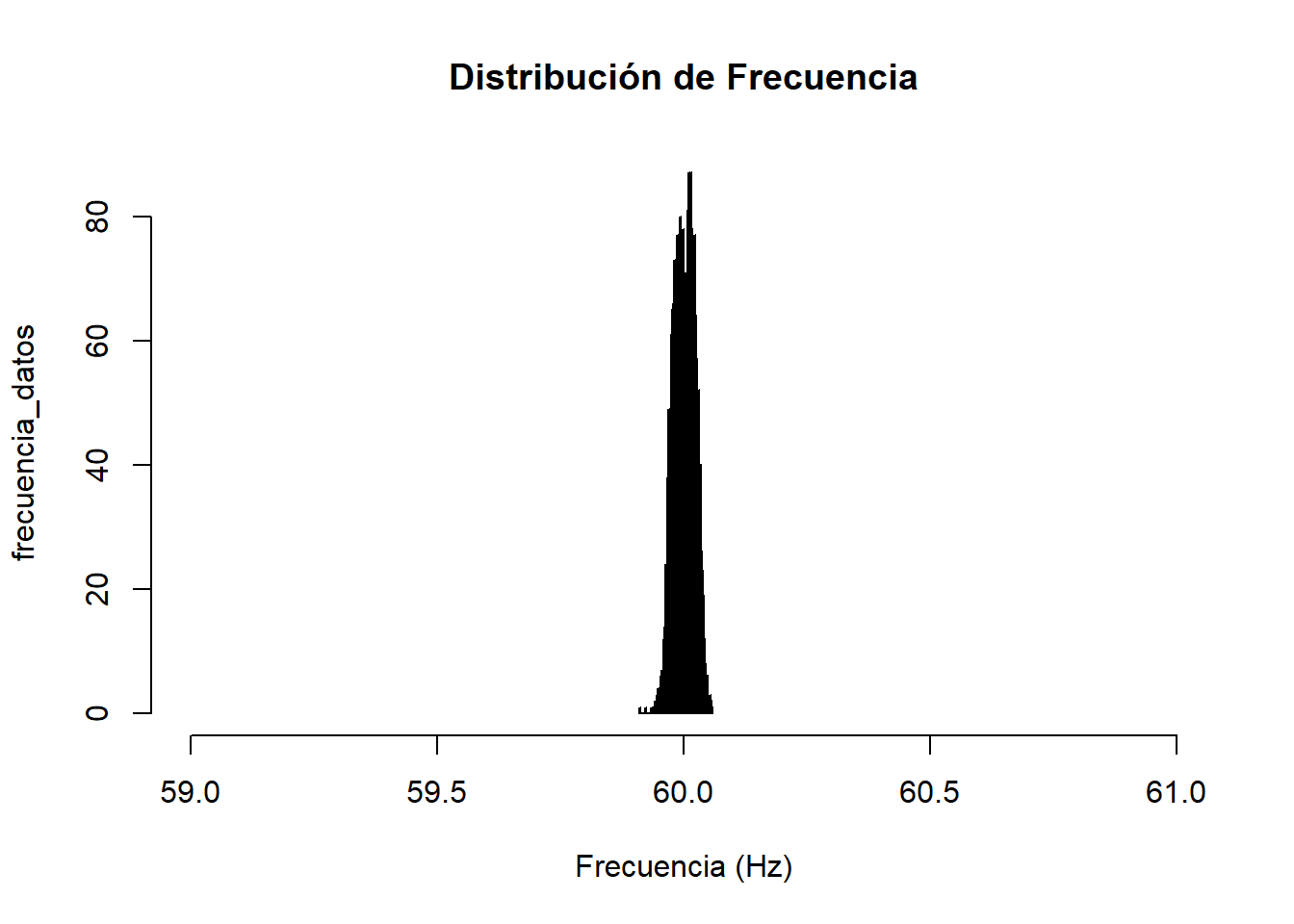

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.91
1st Qu.:59.99
Median :60.00
Mean :60.00
3rd Qu.:60.02
Max. :60.06

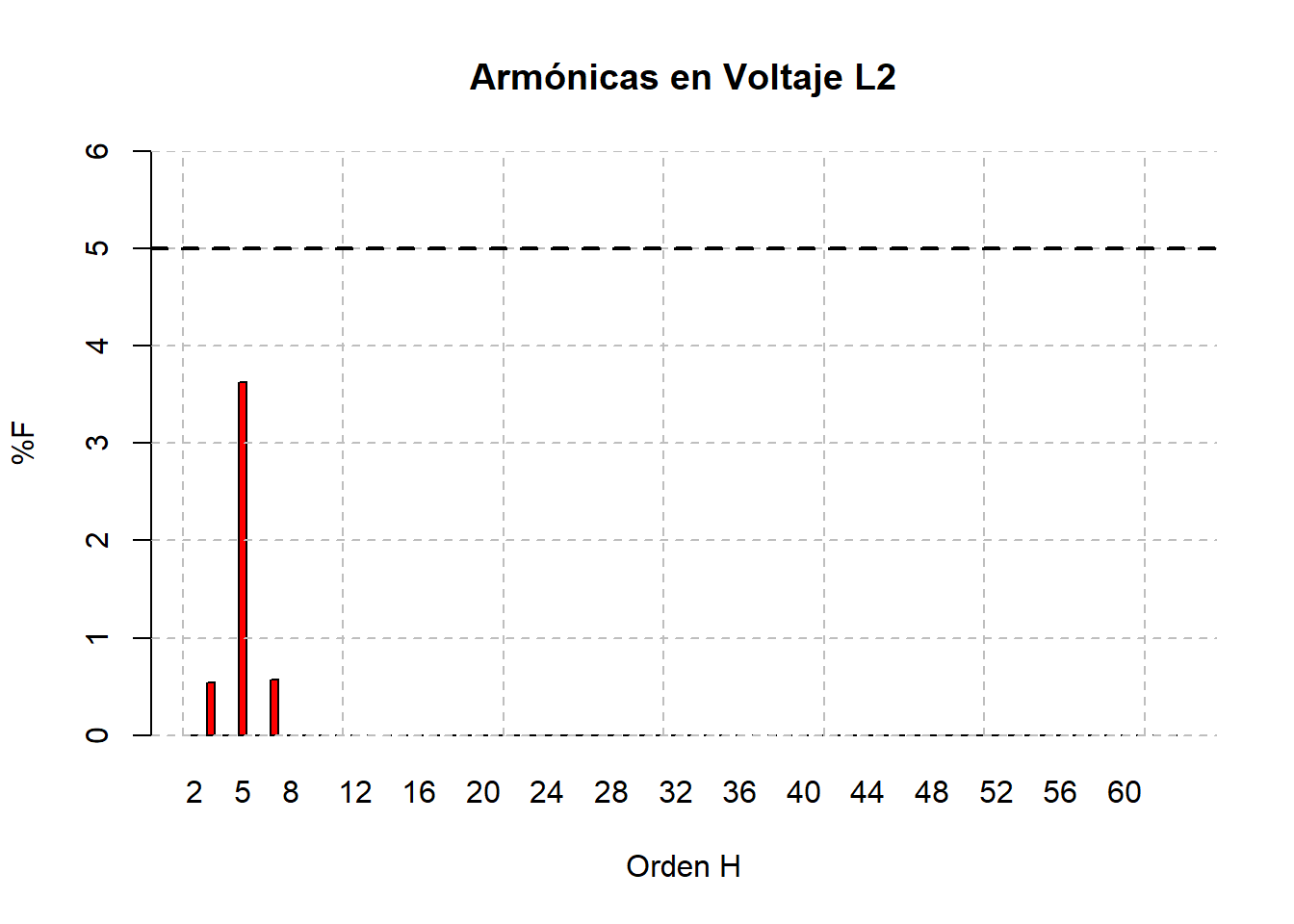

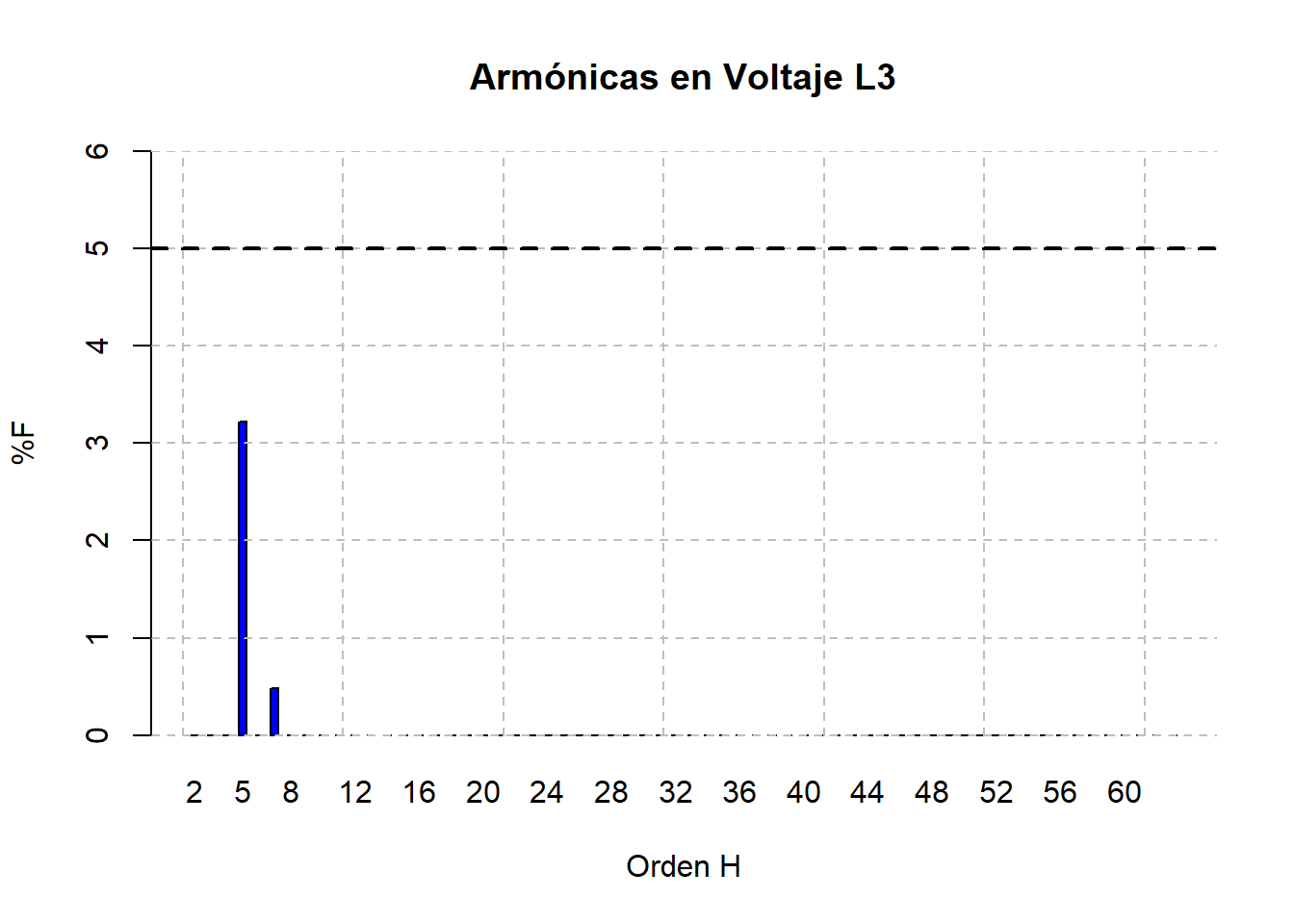

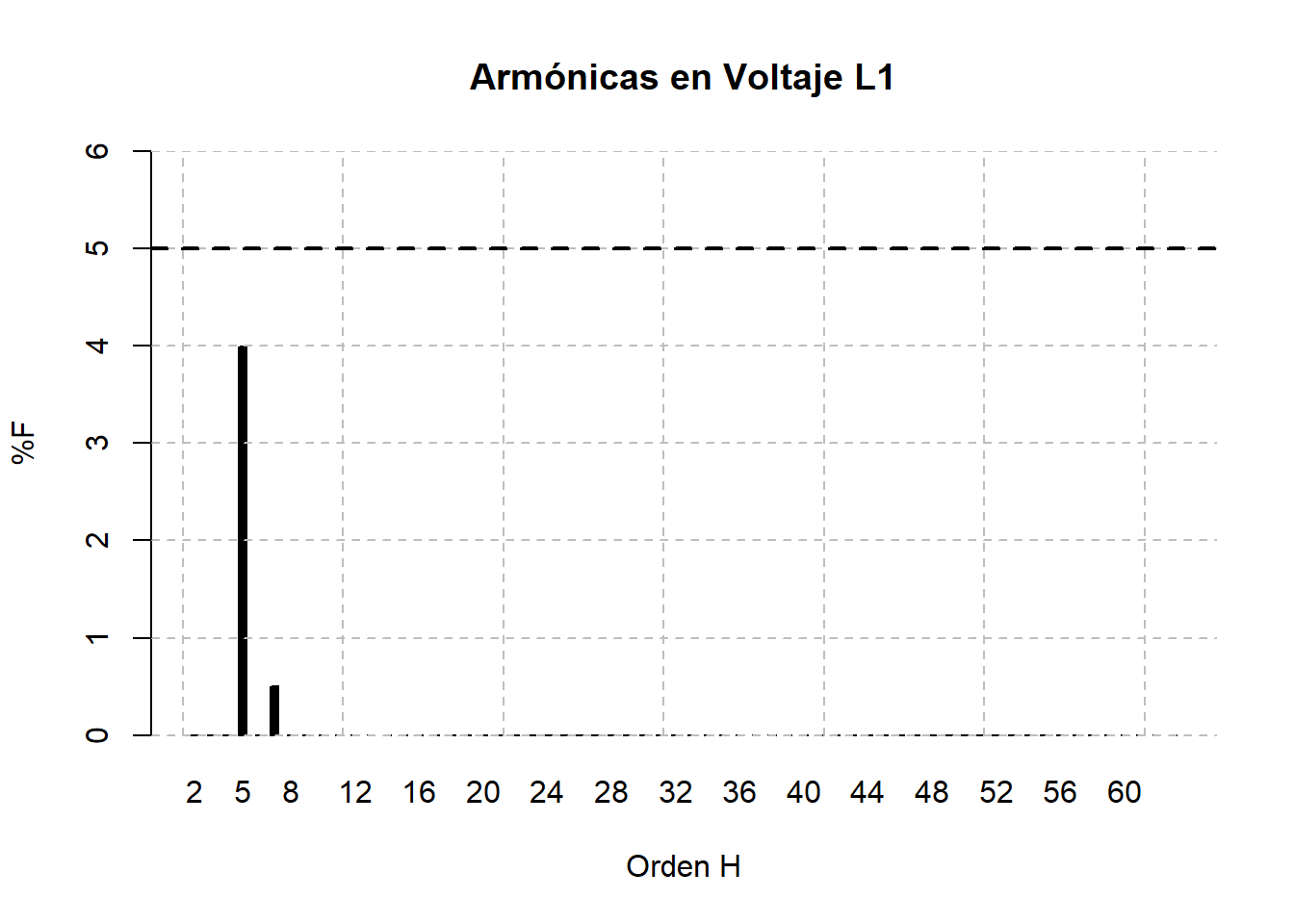

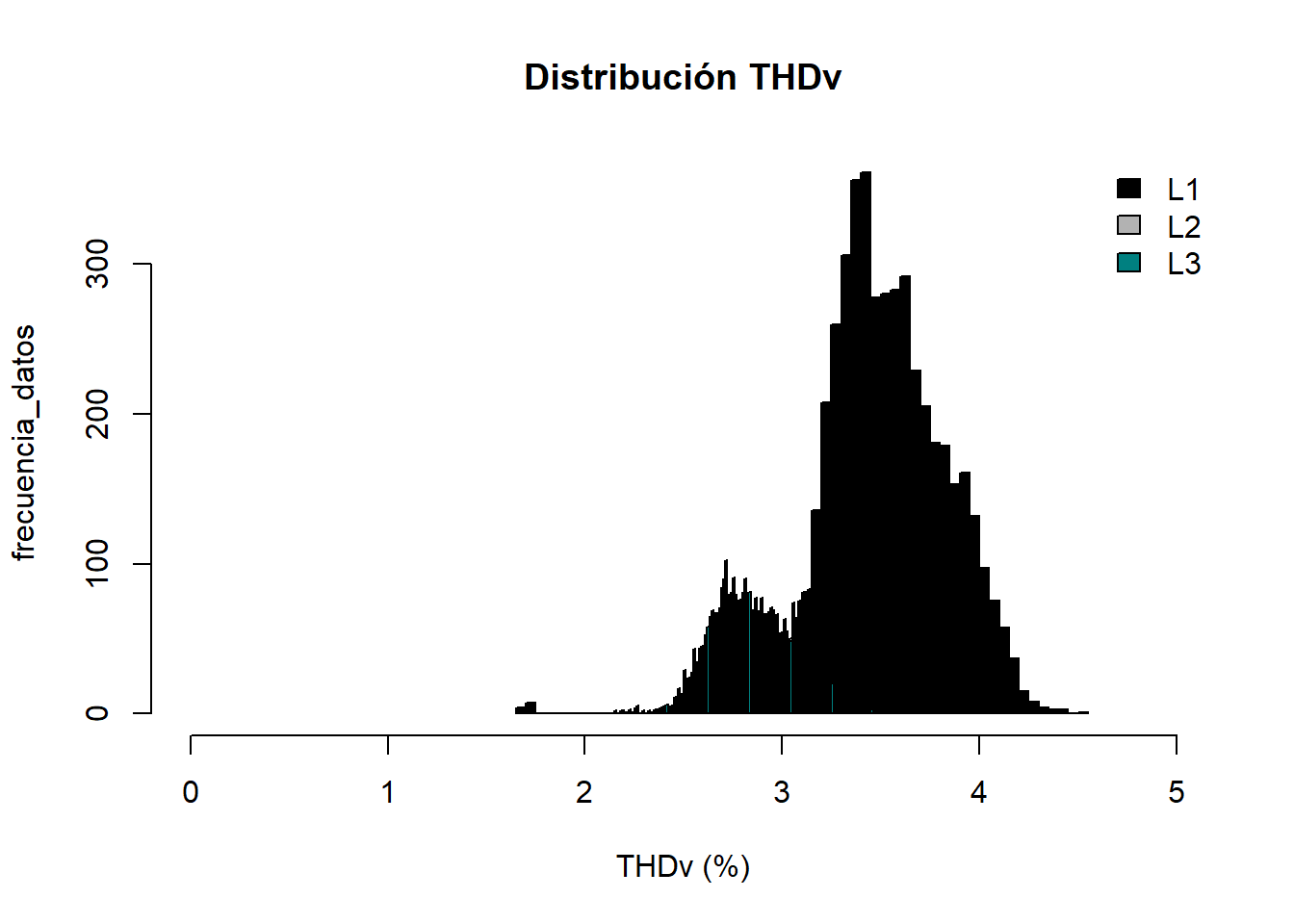

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.7 Min. :2.4 Min. :2.1
1st Qu.:3.4 1st Qu.:3.1 1st Qu.:2.7
Median :3.5 Median :3.3 Median :2.8
Mean :3.6 Mean :3.3 Mean :2.9
3rd Qu.:3.8 3rd Qu.:3.5 3rd Qu.:3.0
Max. :4.5 Max. :4.1 Max. :3.7

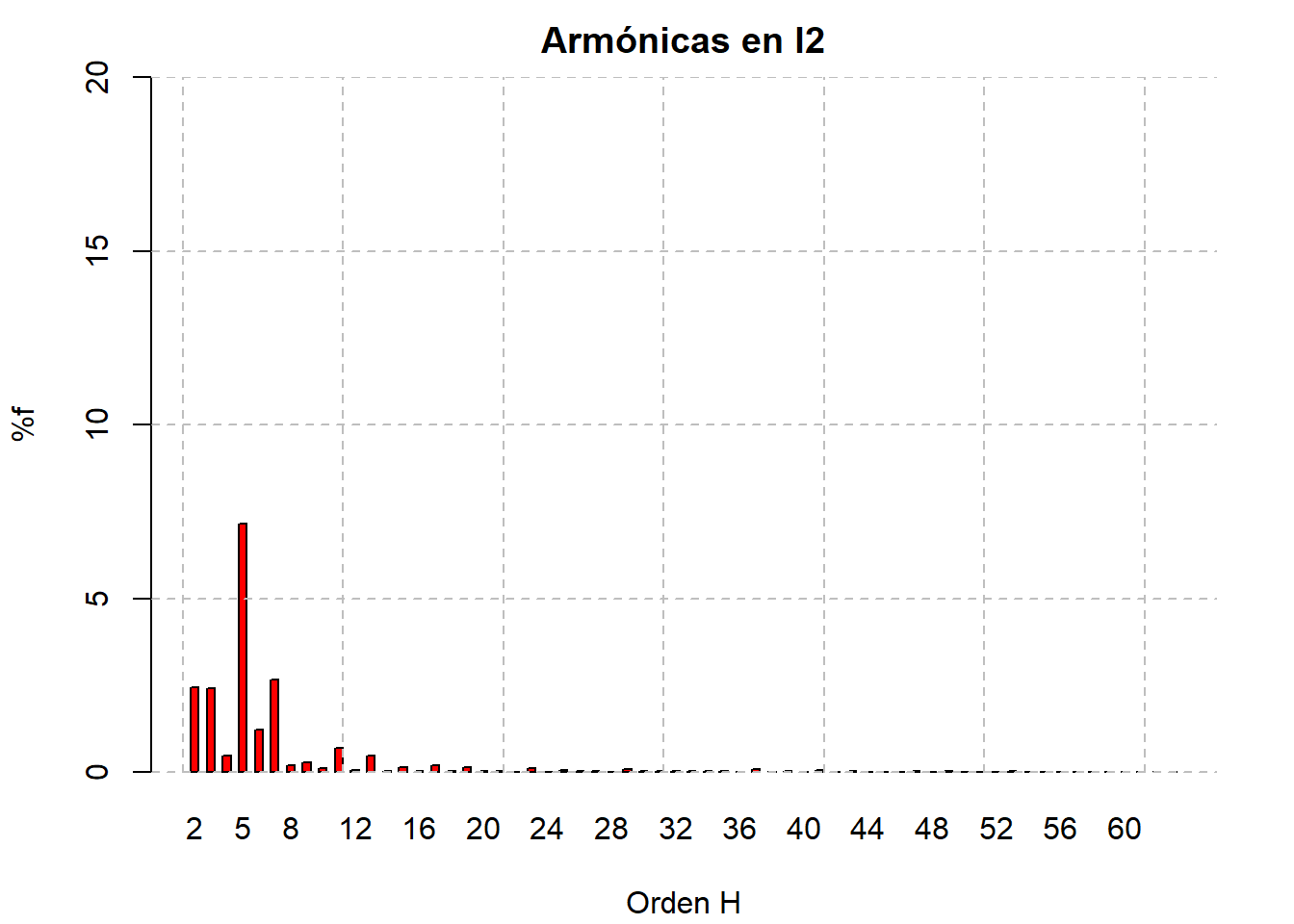

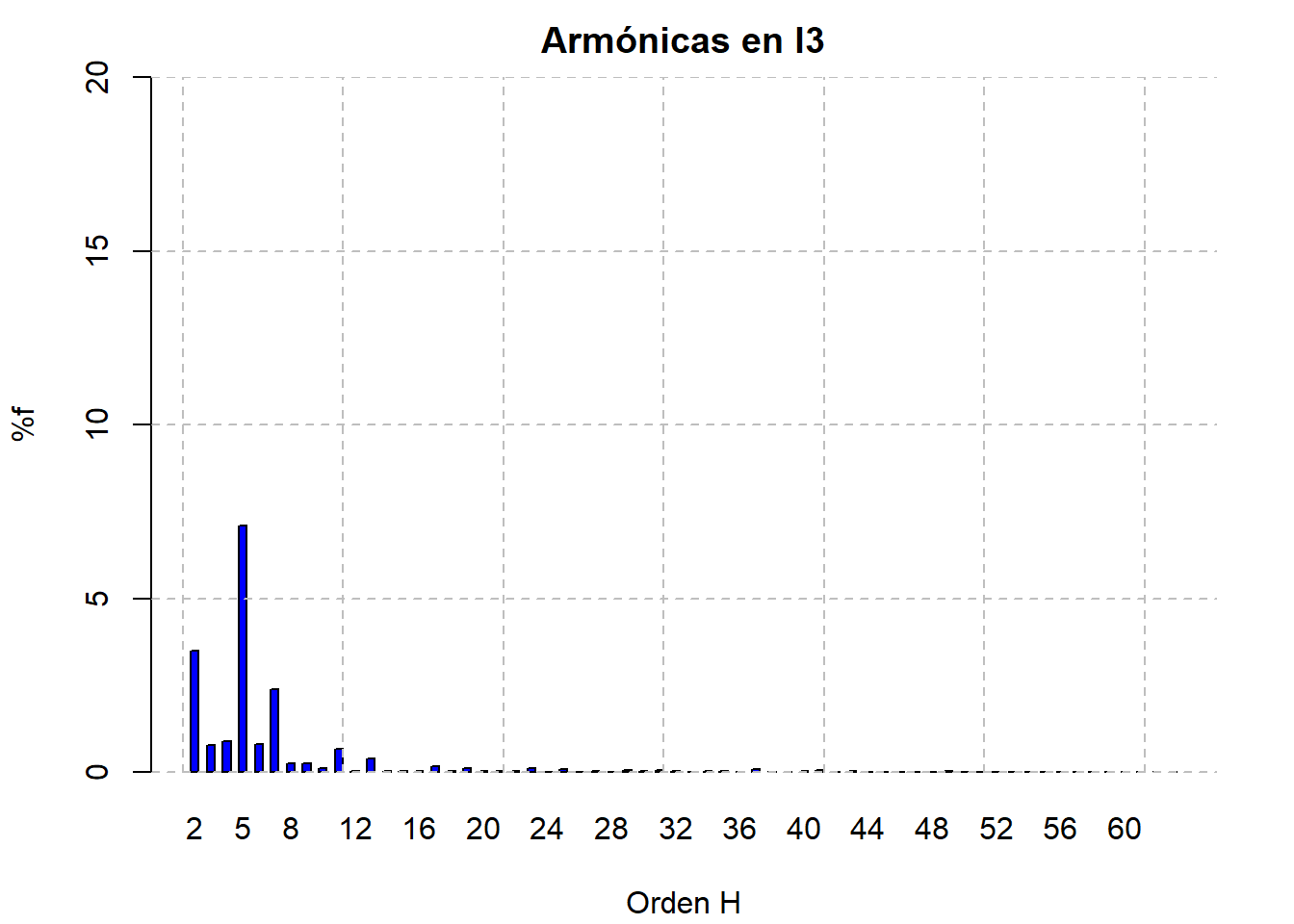

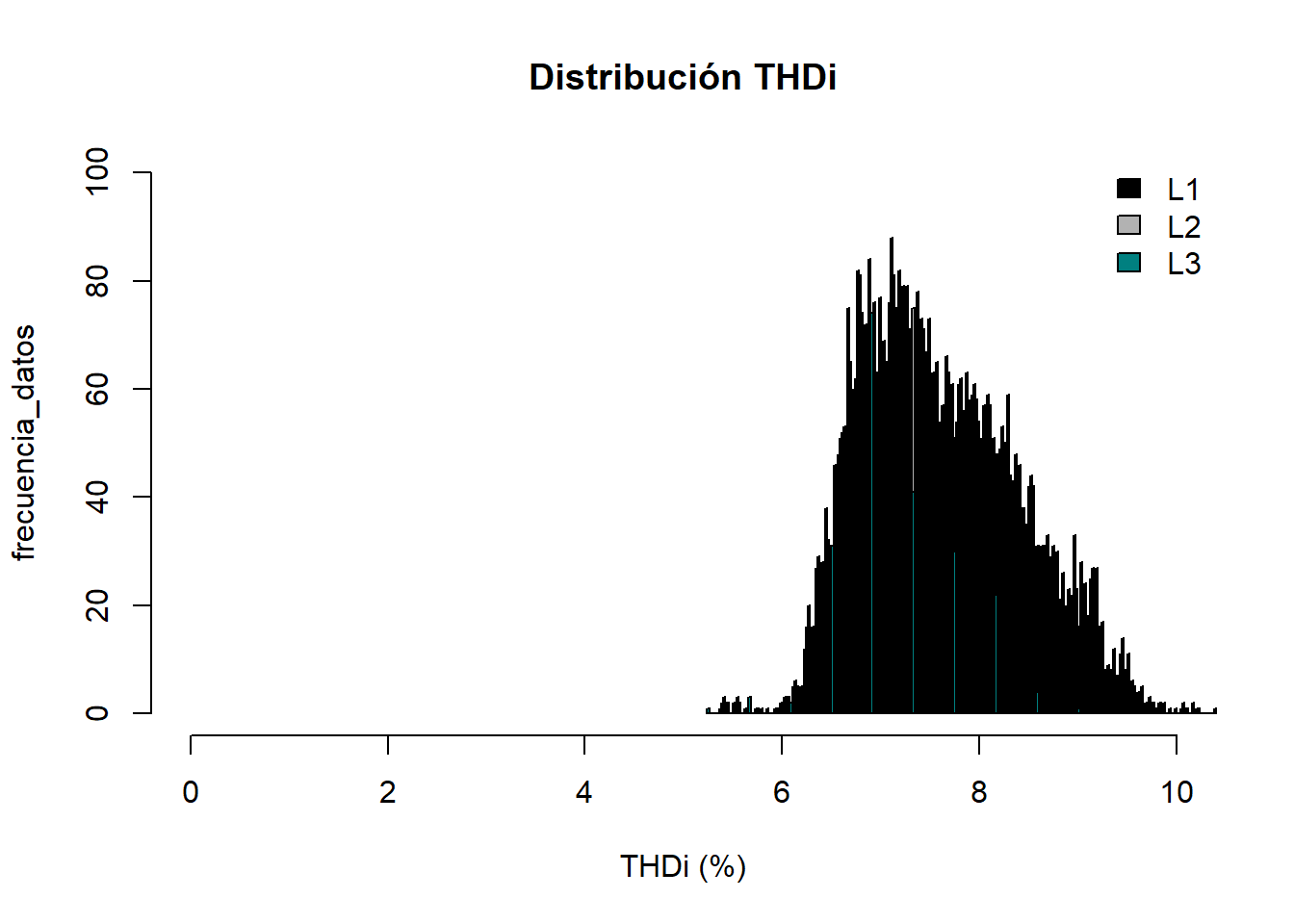

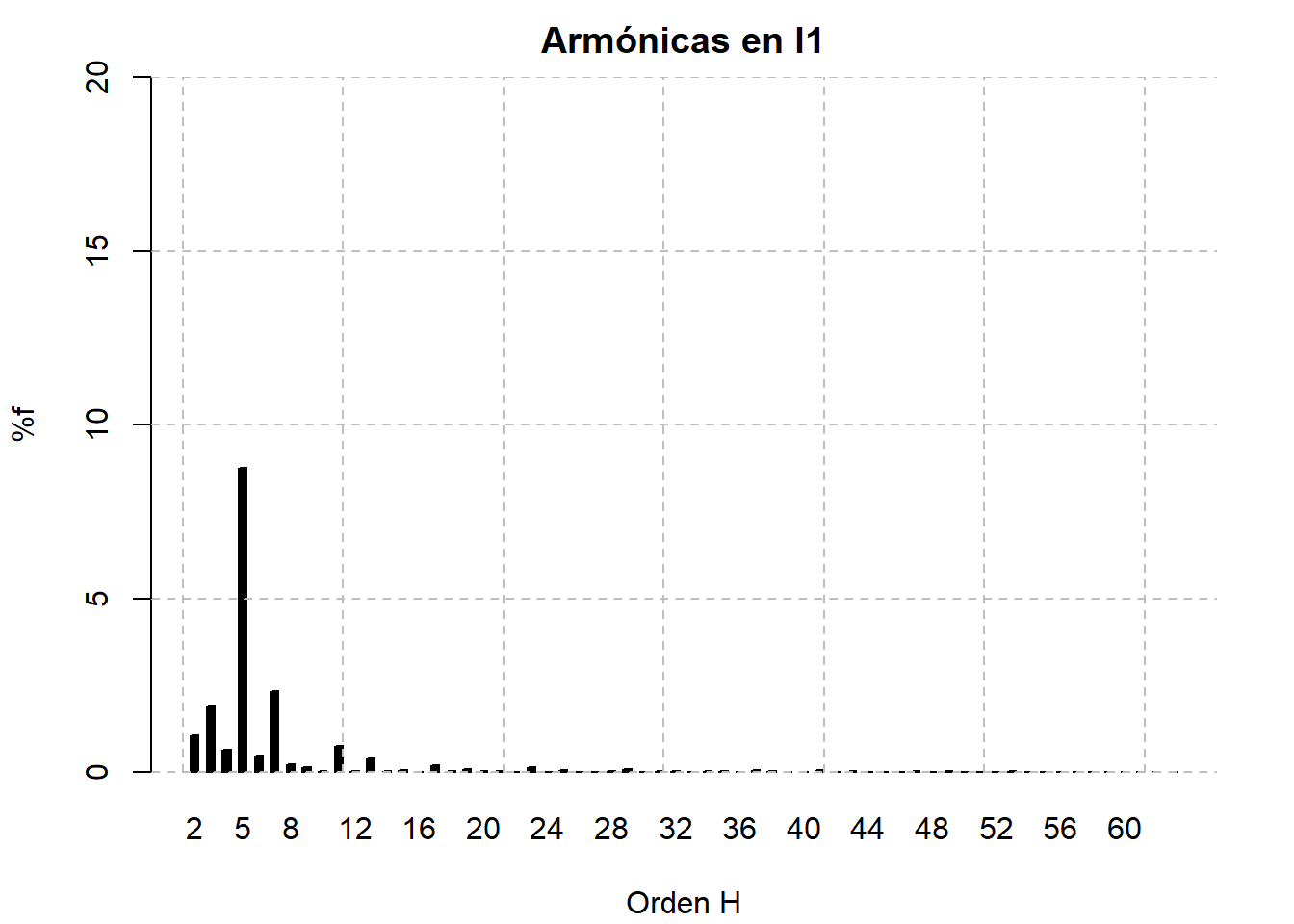

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 6.0 Min. :5.9 Min. :5.2
1st Qu.: 7.6 1st Qu.:7.0 1st Qu.:6.8
Median : 8.0 Median :7.3 Median :7.1
Mean : 8.1 Mean :7.4 Mean :7.2
3rd Qu.: 8.5 3rd Qu.:7.7 3rd Qu.:7.5
Max. :10.4 Max. :9.2 Max. :9.2

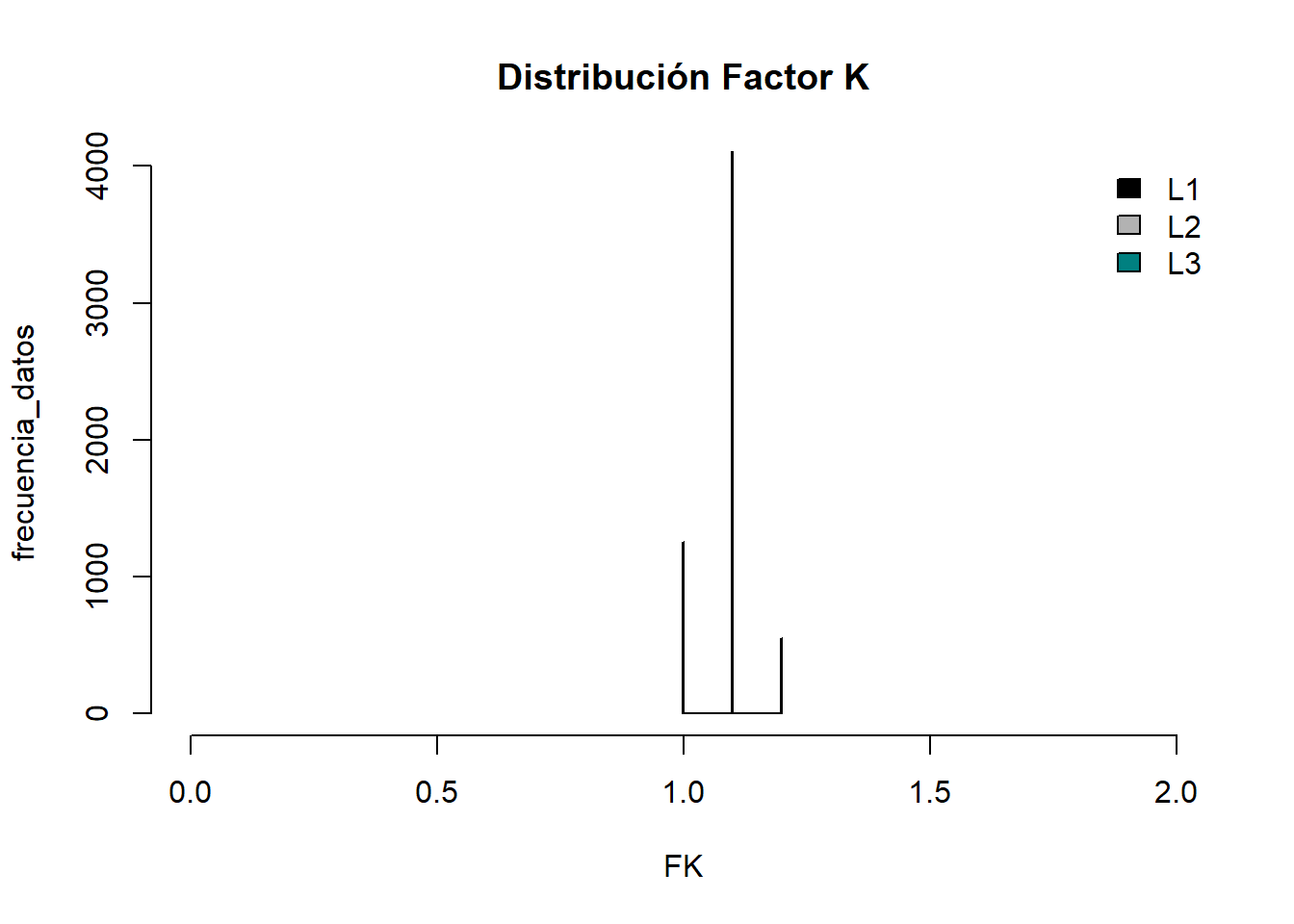

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.00 Min. :1.0 Min. :1.00
1st Qu.:1.10 1st Qu.:1.1 1st Qu.:1.00
Median :1.10 Median :1.1 Median :1.10
Mean :1.11 Mean :1.1 Mean :1.07
3rd Qu.:1.10 3rd Qu.:1.1 3rd Qu.:1.10
Max. :1.20 Max. :1.2 Max. :1.20
