Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

13 de junio de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: IZZI TELECOM (HUB SEVILLA)
Dirección: Av. Sevilla 608 Col. Portales CP. 03300 CDMX
Responsable Equipo: Jair Vidal Reynoso
Correo: jair.vidal@dataairelectric.com
Descripción Actividades Centro de Carga
Nombre del punto de medición Transformador Subestación 1 (1000kVA)
Descripción general de la carga: La Subestación 1 alimenta a toda la carga del Hub y Data Center.
Información del Medidor PQ
Marca: ACUVIM-2W
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV, 60 Hz
Nivel de tensión del punto de medición: 220 V
Demanda Contratada: 1300 kW
Corriente de Demanda Máxima \(I_L\) en PCC: 24.24 A
Corriente Máxima de Corto Circuito \(Icc\): 11.79 kA
Transformador del Tablero: 1000 kVA, 23kV/220V, X6.13%
Medición: Mensual
Fecha de medición inicial: 11/05/2025
Fecha de medición final: 11/06/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (V) 130.05 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.99 CUMPLE APLICA
DAI Ih en %IL Dentro de Límites CUMPLE APLICA
DATD % 8.81 CUMPLE APLICA
Flicker Pst - - APLICA
Flicker Plt - - APLICA
Desbalance Dv % 0.48 CUMPLE APLICA
Desbalance Di % 2.13 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
12 5.5 5 2 1 15

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota
  • Se revisaron los parámetros que competen al código de red en este transformador, resultando que cumple con todo ellos. Estrictamente por transformador no aplica el código de red, pero su evaluación se hace con la finalidad de identificar el origen de cualquier incumplimiento.
Importante
  • El código de red indica que se debe de mantener un factor de potencia en atraso durante todo el periodo de medición, este transformador tiene un factor de potencia en adelanto durante todo el periodo de medición.
Precaución
  • Si la sobrecompensación de reactivos en el transformador es debido a bancos de capacitores, estos se deben de reducir en capacidad. En caso de que el propio centro de carga este inyectando reactivos a la red, solo se debe de vigilar su comportamiento.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
415.20 424.23 427.47 427.52 431.41 433.36 443.26
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−34.75 −33.93 −32.02 −32.02 −30.29 −29.64 −21.70
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
417.28 426.66 429.65 429.76 433.53 435.32 445.44
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 1.00 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.67 2.64 3.24 3.24 3.89 4.10 4.51
TDD (%)
min. p5 p50 mean. p95 p99 max.
5.25 6.56 7.48 7.55 8.81 9.35 10.39
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.23 0.34 0.41 0.41 0.48 0.66 0.75
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.15 1.89 2.14 2.13 2.34 2.43 2.77
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.91 59.97 60.00 60.00 60.03 60.04 60.06
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
125.75 127.16 130.12 130.05 132.79 133.34 135.42
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
0.00 949.12 1,114.44 1,120.72 1,322.31 1,390.91 1,590.59

Sección: Potencias

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. :415 Min. :-35 Min. :417
1st Qu.:426 1st Qu.:-33 1st Qu.:428
Median :427 Median :-32 Median :430
Mean :428 Mean :-32 Mean :430
3rd Qu.:429 3rd Qu.:-31 3rd Qu.:431
Max. :443 Max. :-22 Max. :445
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.99 0.99 1 0.99 1 1 1

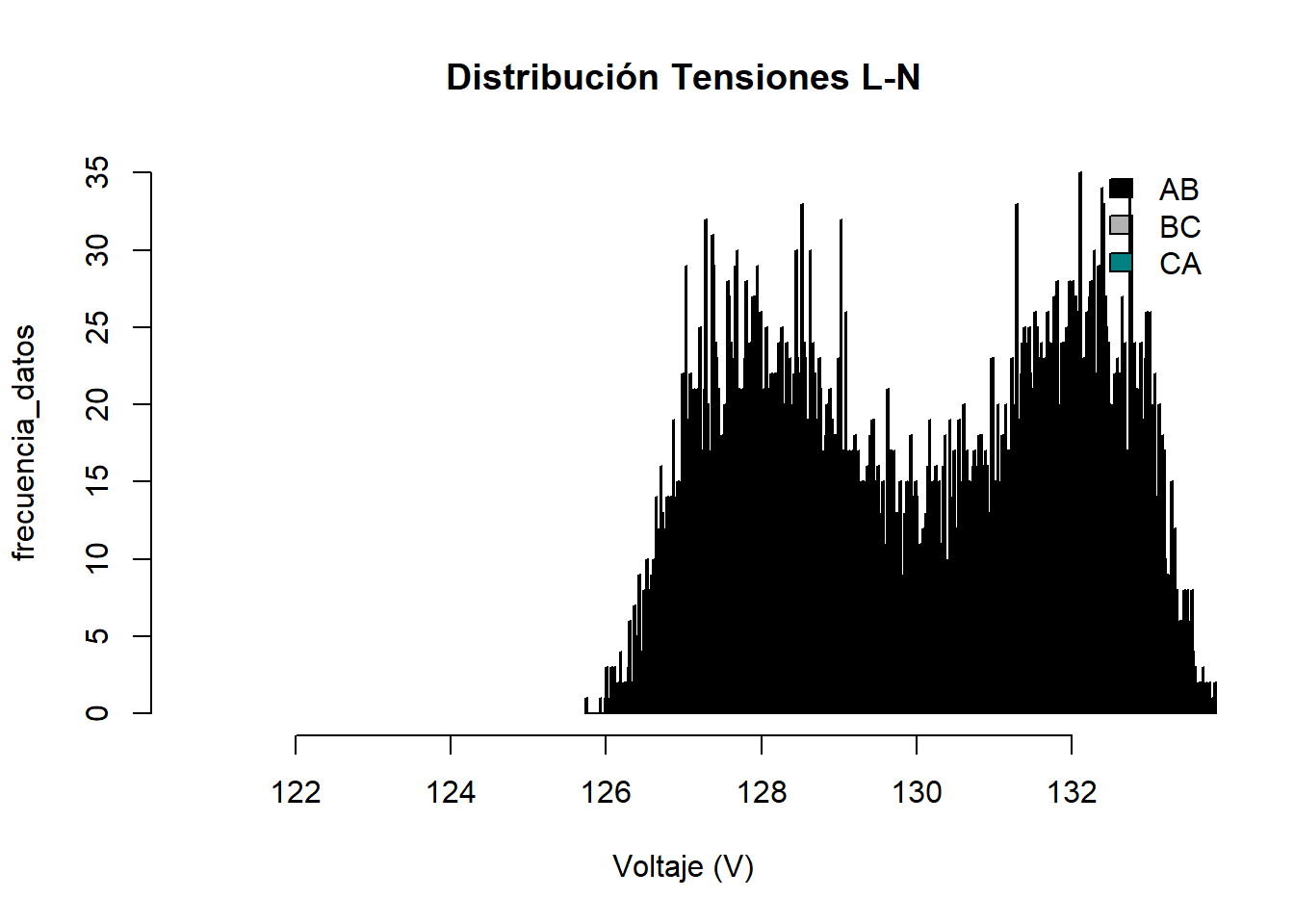

Sección: Voltajes RMS

Estadística Descriptiva de Voltajes
VA VB VC
Min. :126 Min. :126 Min. :127
1st Qu.:128 1st Qu.:128 1st Qu.:129
Median :130 Median :130 Median :131
Mean :130 Mean :130 Mean :131
3rd Qu.:132 3rd Qu.:131 3rd Qu.:132
Max. :135 Max. :135 Max. :135
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
125.75 127.16 130.12 130.05 132.79 133.34 135.42

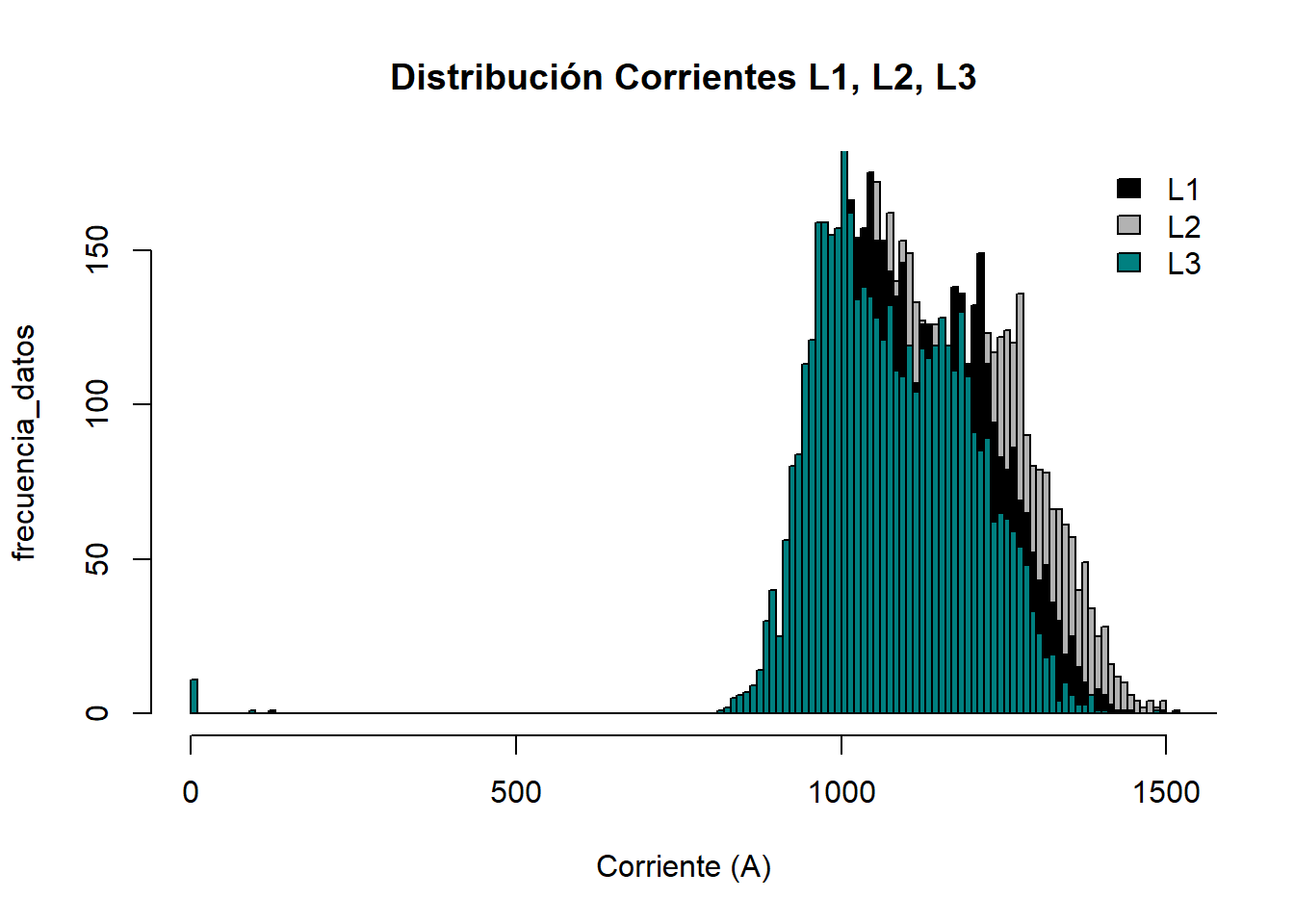

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 0 Min. : 0 Min. : 0
1st Qu.:1034 1st Qu.:1074 1st Qu.: 993
Median :1111 Median :1156 Median :1071
Mean :1119 Mean :1164 Mean :1080
3rd Qu.:1203 3rd Qu.:1256 3rd Qu.:1167
Max. :1515 Max. :1591 Max. :1488

Sección: Desbalances

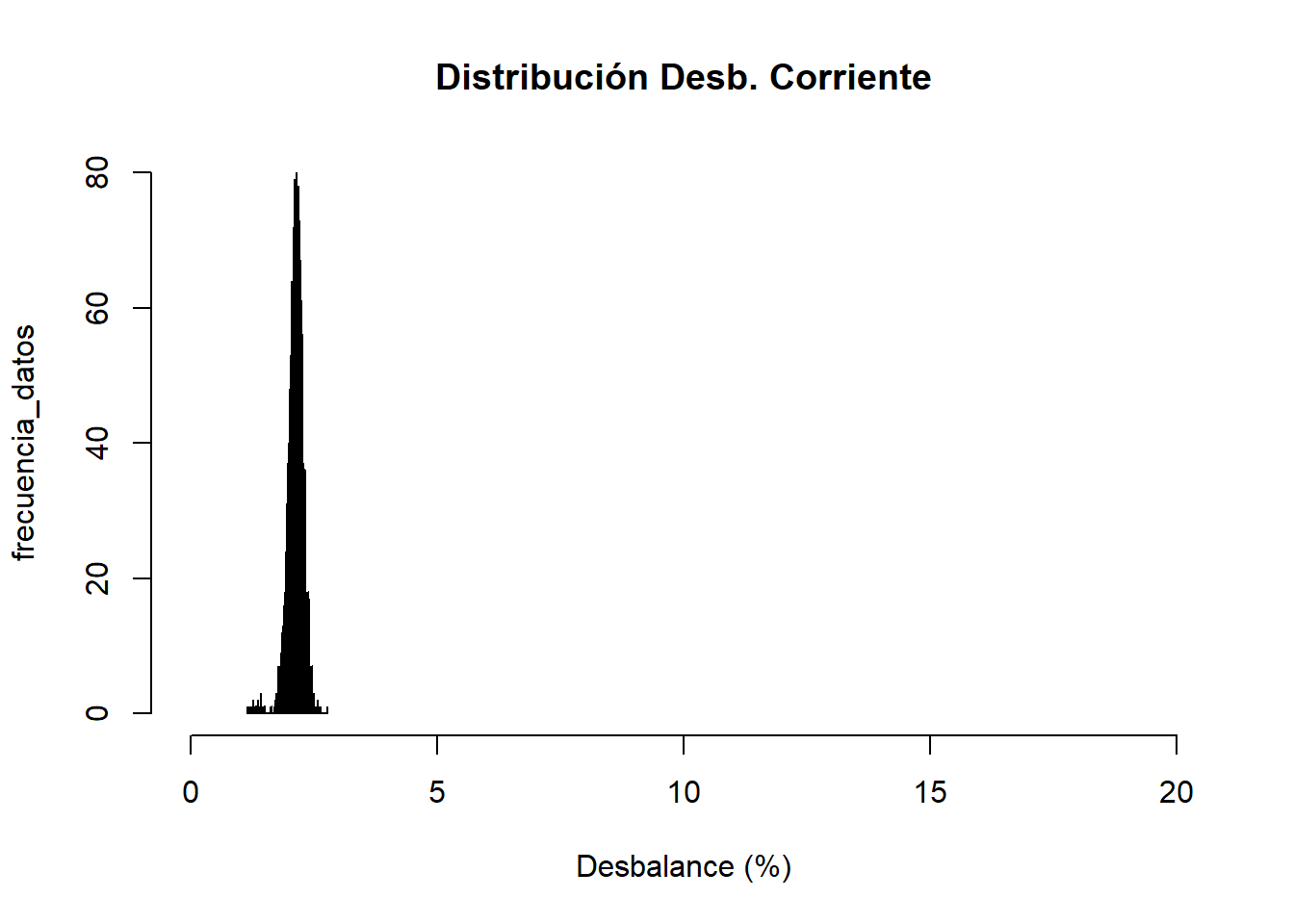

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
1.15 1.89 2.14 2.13 2.34 2.43 2.77

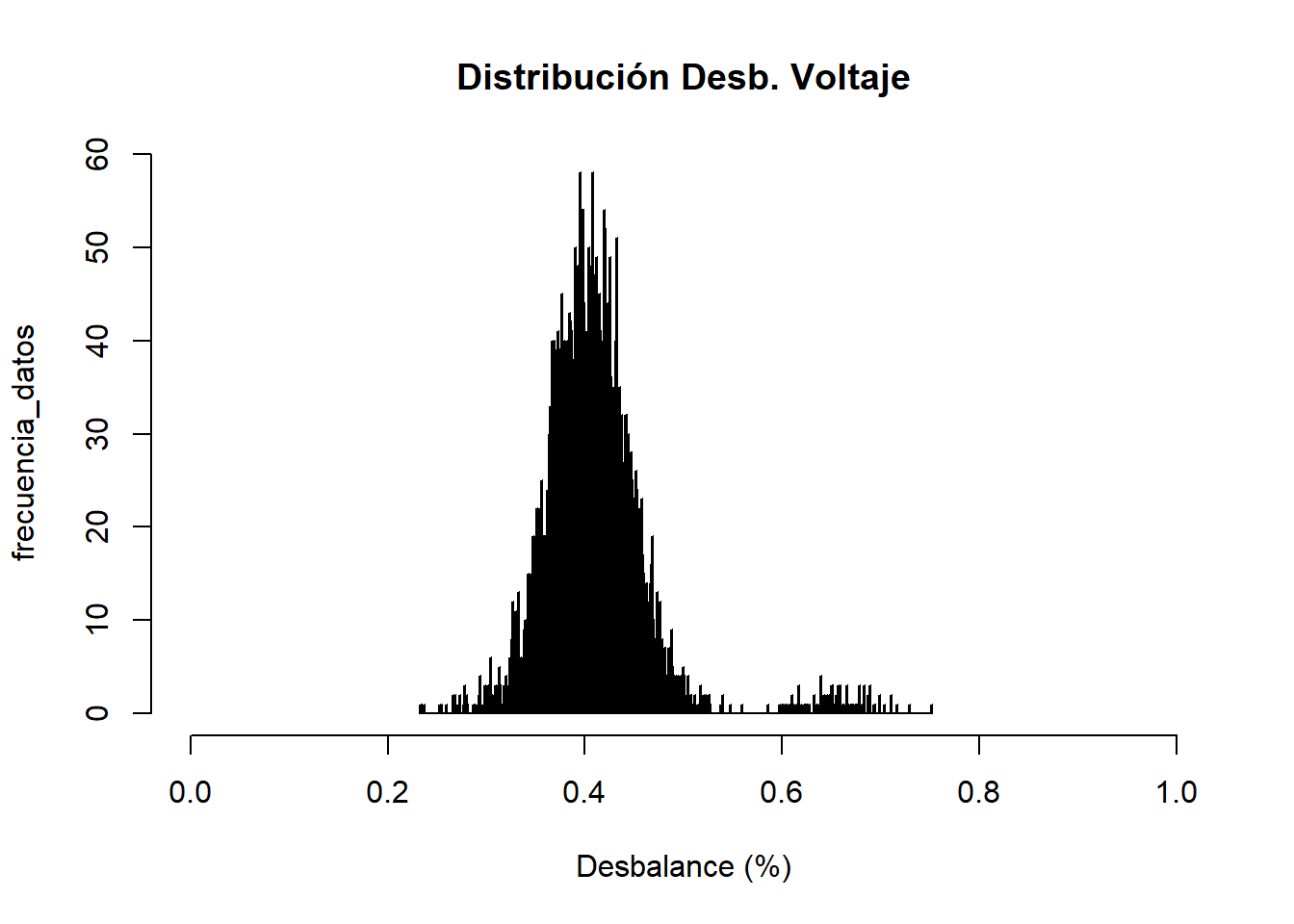

Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.23 0.34 0.41 0.41 0.48 0.66 0.75

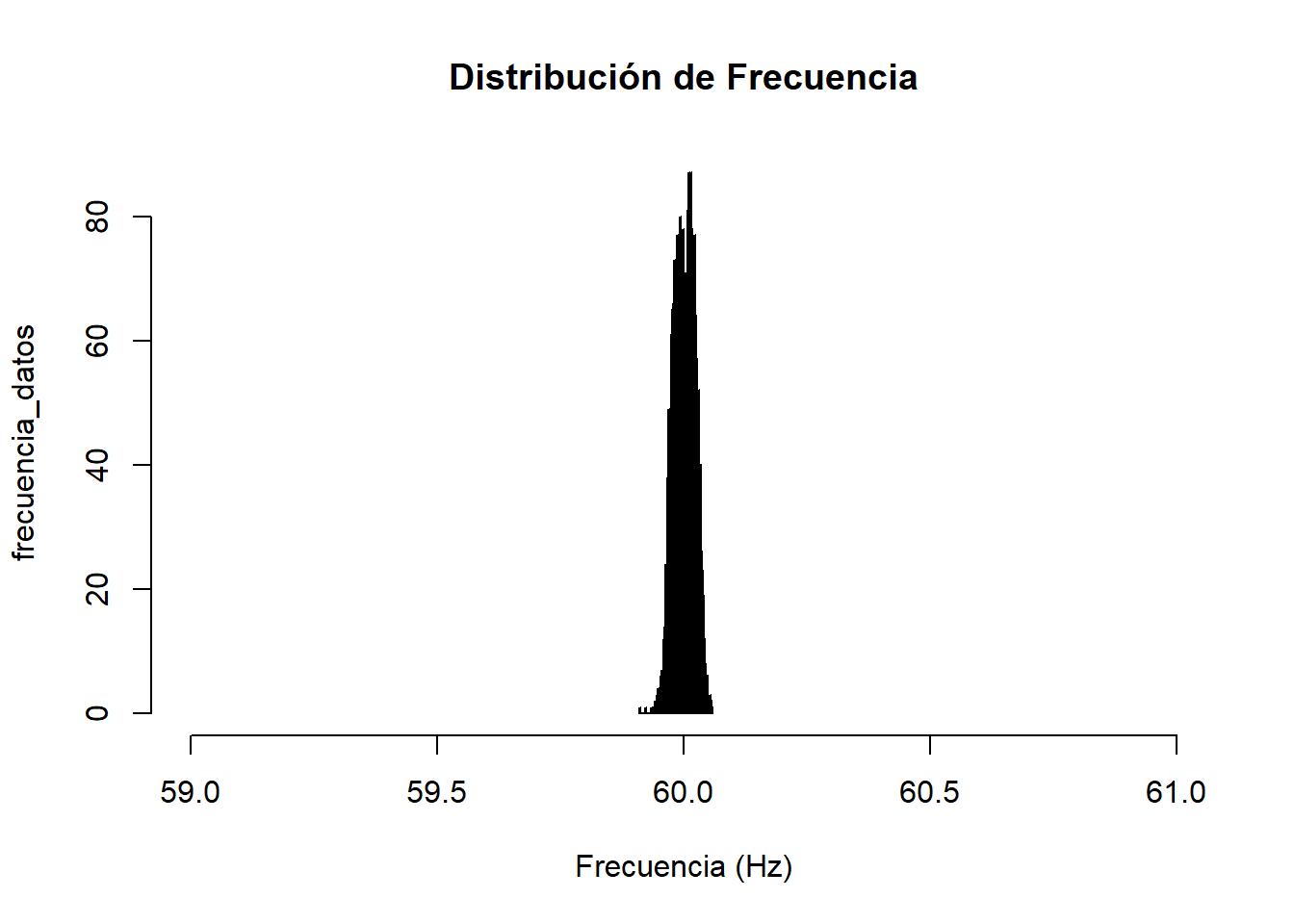

Sección: Frecuencia

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.91 59.97 60 60 60.03 60.04 60.06

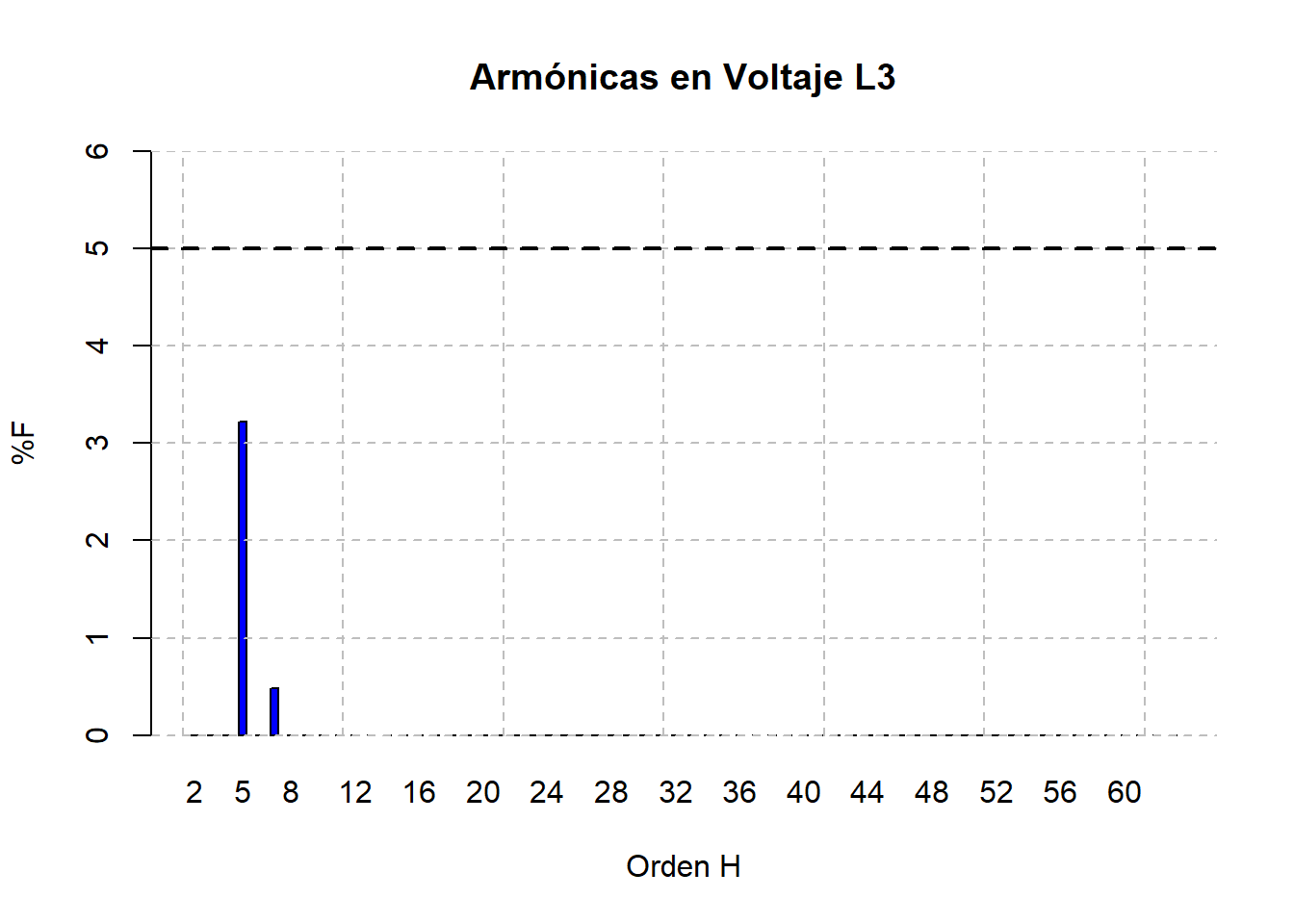

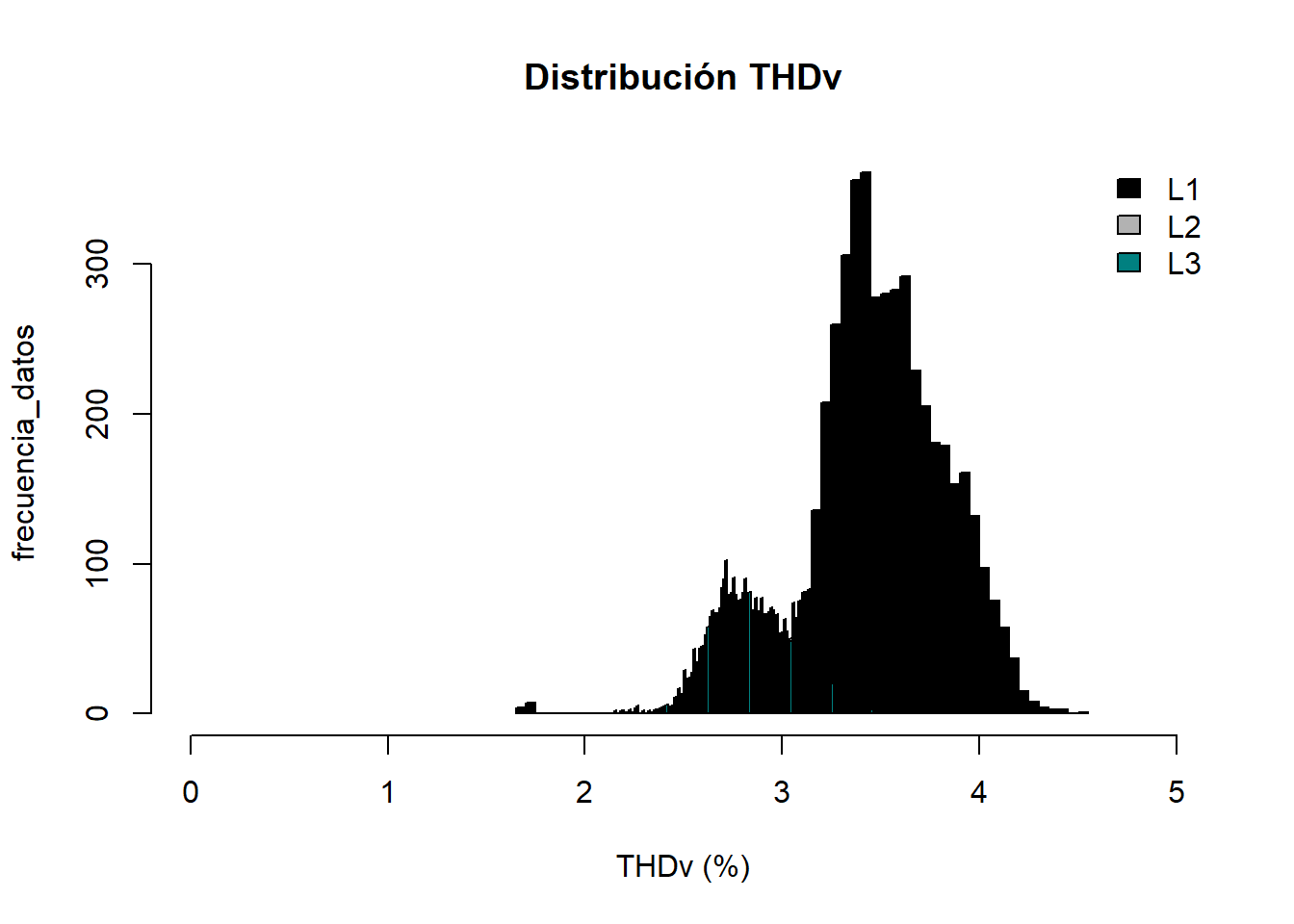

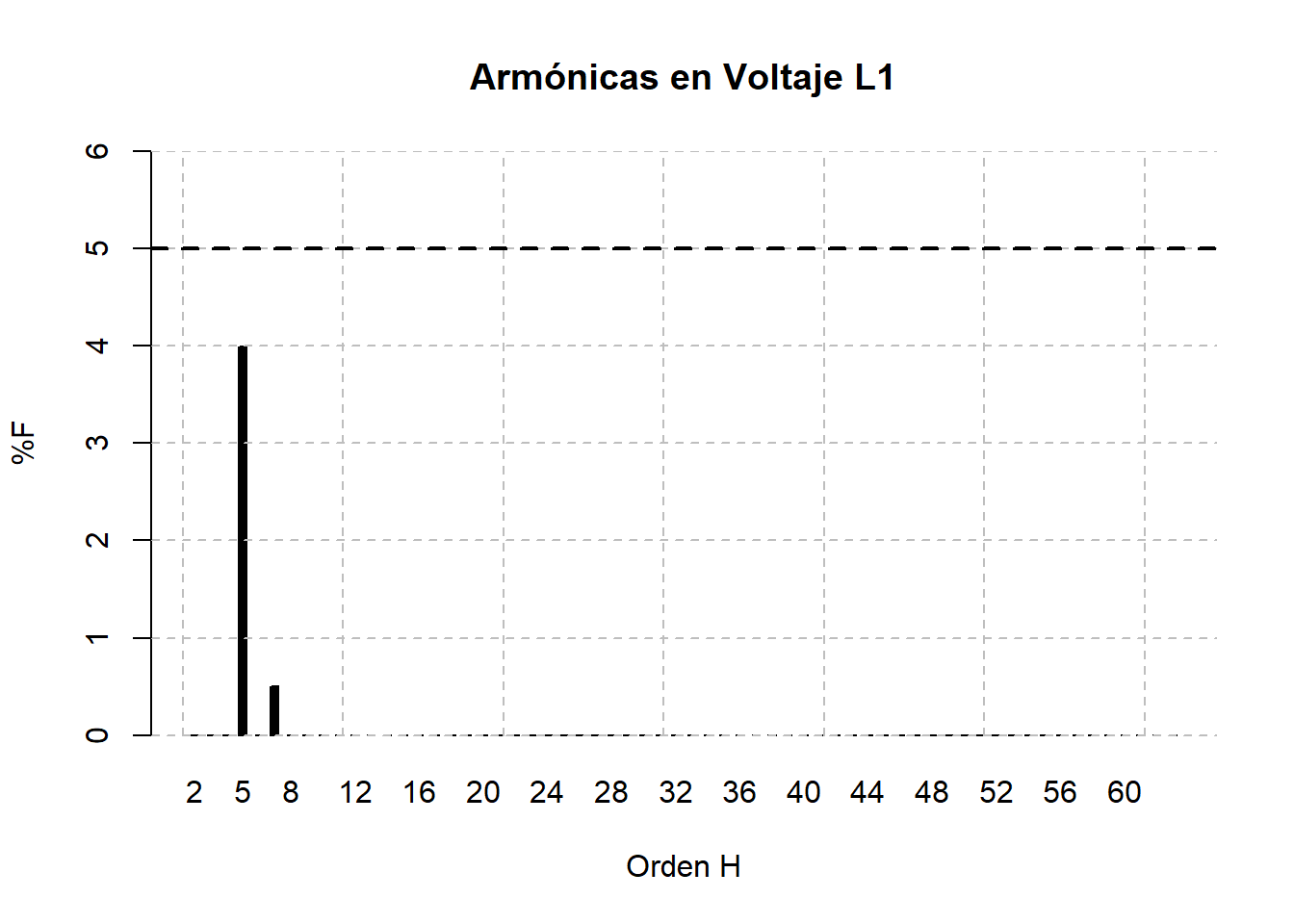

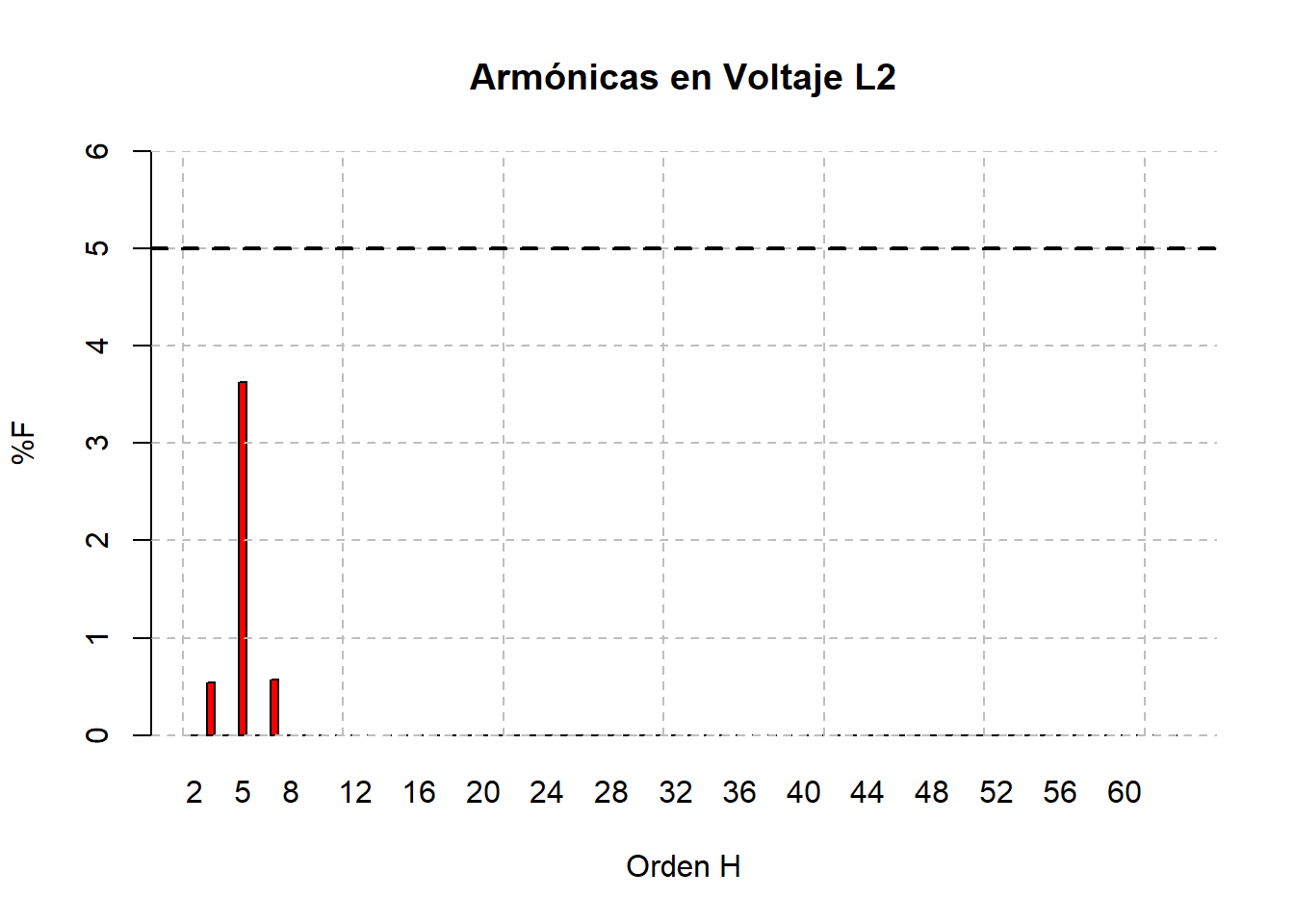

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.7 Min. :2.4 Min. :2.1
1st Qu.:3.4 1st Qu.:3.1 1st Qu.:2.7
Median :3.5 Median :3.3 Median :2.8
Mean :3.6 Mean :3.3 Mean :2.9
3rd Qu.:3.8 3rd Qu.:3.5 3rd Qu.:3.0
Max. :4.5 Max. :4.1 Max. :3.7

Sección: Armónicas en Corriente

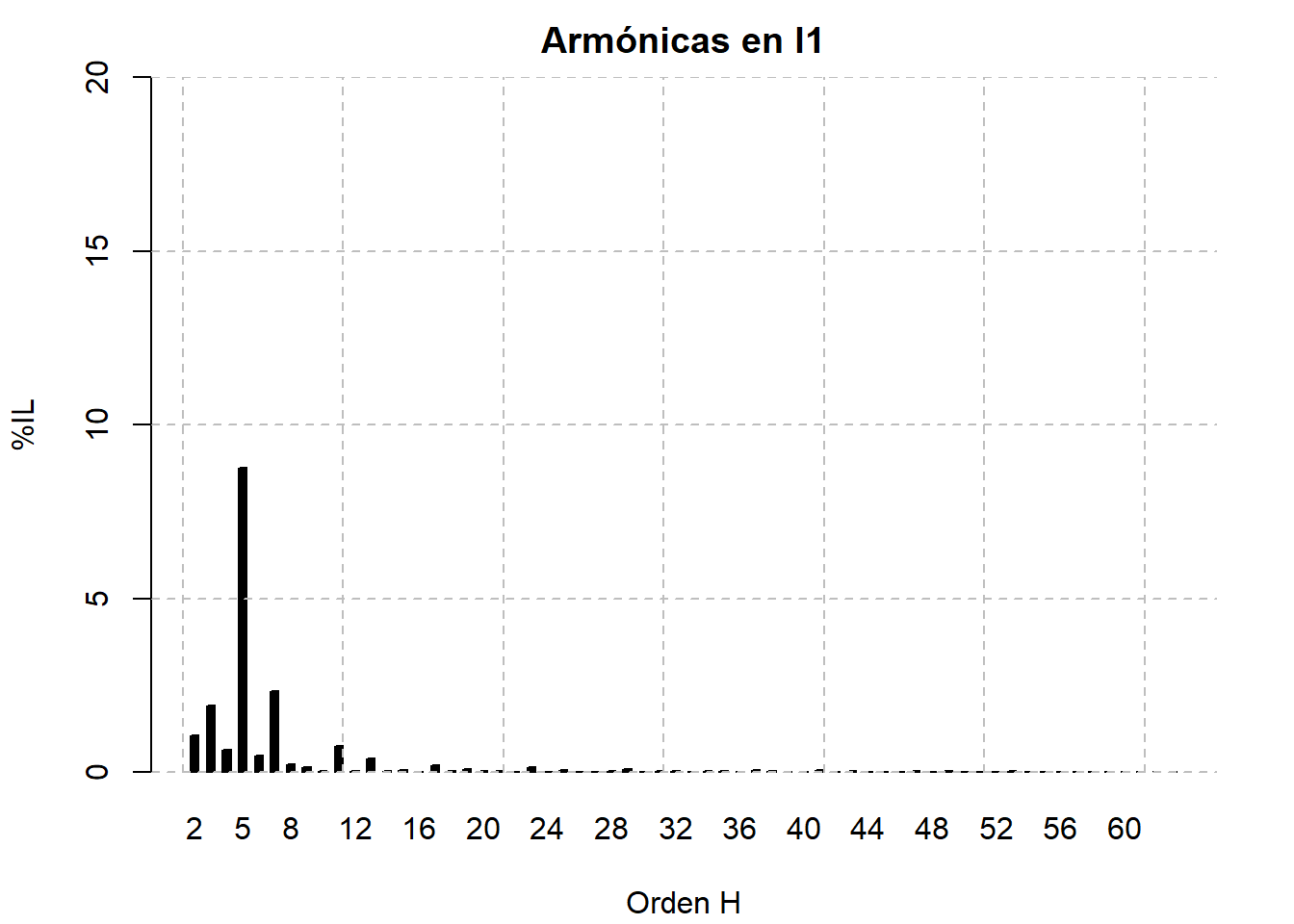

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 1.05
3 1.91
4 0.64
5 8.75
6 0.46
7 2.32
8 0.23
9 0.15
10 0.04
11 0.74
12 0.04
13 0.39
14 0.02
15 0.05
16 0.01
17 0.20
18 0.02
19 0.09
20 0.02
21 0.02
22 0.01
23 0.13
24 0.01
25 0.05
26 0.01
27 0.01
28 0.02
29 0.08
30 0.00
31 0.02
32 0.02
33 0.01
34 0.02
35 0.04
36 0.01
37 0.06
38 0.02
39 0.00
40 0.01
41 0.07
42 0.01
43 0.02
44 0.01
45 0.01
46 0.01
47 0.02
48 0.00
49 0.02
50 0.01
51 0.00
52 0.00
53 0.02
54 0.00
55 0.01
56 0.00
57 0.00
58 0.00
59 0.01
60 0.00
61 0.01
62 0.00
63 0.00

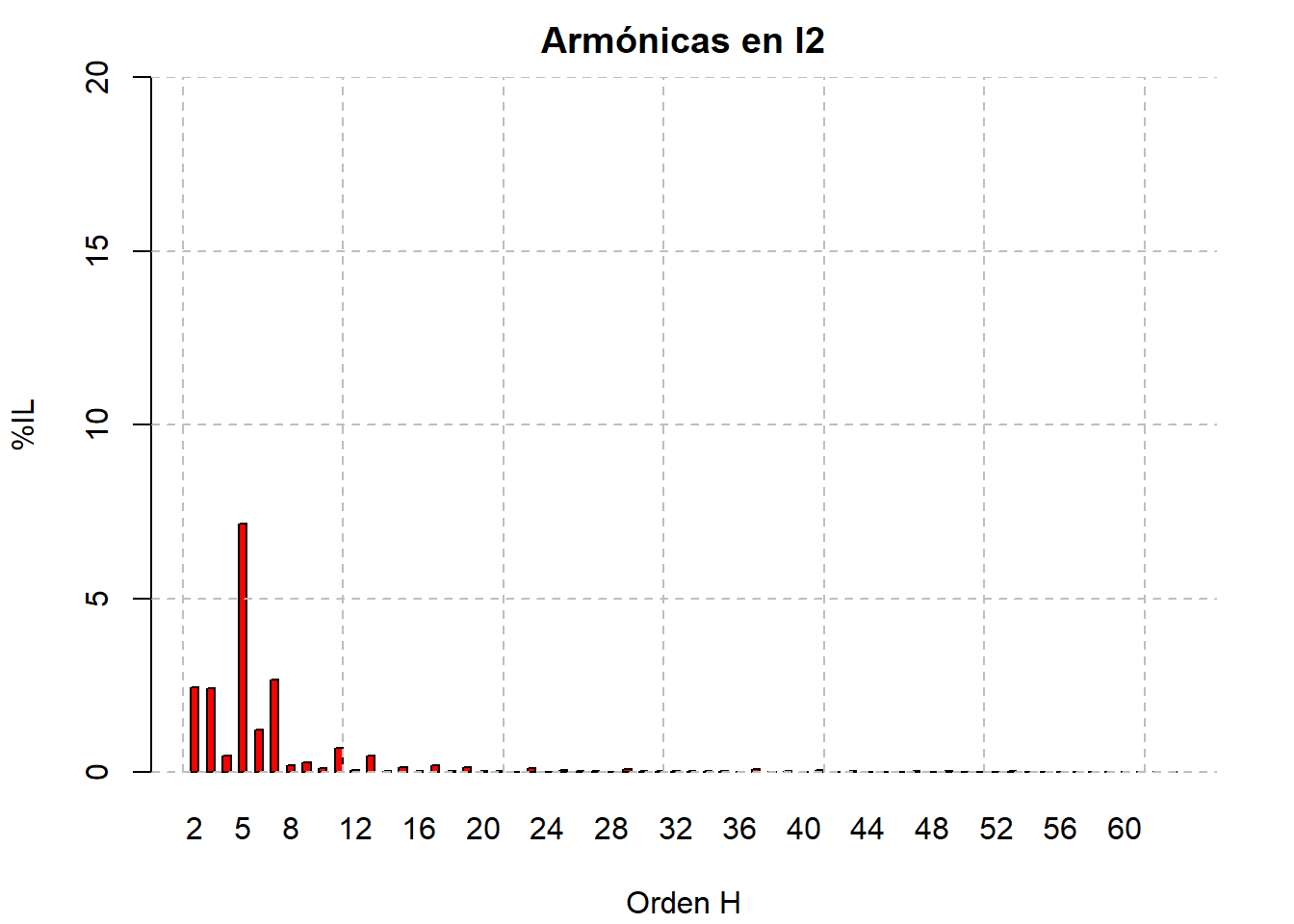

Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 2.45
3 2.42
4 0.46
5 7.16
6 1.21
7 2.67
8 0.20
9 0.28
10 0.12
11 0.69
12 0.07
13 0.46
14 0.03
15 0.13
16 0.02
17 0.20
18 0.03
19 0.14
20 0.04
21 0.04
22 0.01
23 0.12
24 0.01
25 0.07
26 0.02
27 0.03
28 0.01
29 0.09
30 0.02
31 0.03
32 0.02
33 0.02
34 0.03
35 0.04
36 0.00
37 0.08
38 0.01
39 0.02
40 0.01
41 0.07
42 0.00
43 0.03
44 0.01
45 0.01
46 0.01
47 0.02
48 0.00
49 0.03
50 0.00
51 0.00
52 0.00
53 0.02
54 0.00
55 0.01
56 0.00
57 0.00
58 0.00
59 0.01
60 0.00
61 0.01
62 0.00
63 0.00
Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 3.49
3 0.79
4 0.89
5 7.09
6 0.80
7 2.38
8 0.26
9 0.25
10 0.11
11 0.66
12 0.04
13 0.40
14 0.04
15 0.03
16 0.03
17 0.16
18 0.02
19 0.11
20 0.04
21 0.03
22 0.02
23 0.12
24 0.01
25 0.09
26 0.01
27 0.02
28 0.01
29 0.07
30 0.02
31 0.05
32 0.02
33 0.01
34 0.02
35 0.03
36 0.00
37 0.09
38 0.01
39 0.01
40 0.02
41 0.05
42 0.00
43 0.03
44 0.01
45 0.01
46 0.01
47 0.01
48 0.00
49 0.04
50 0.00
51 0.01
52 0.00
53 0.01
54 0.00
55 0.01
56 0.00
57 0.00
58 0.00
59 0.01
60 0.00
61 0.01
62 0.00
63 0.00

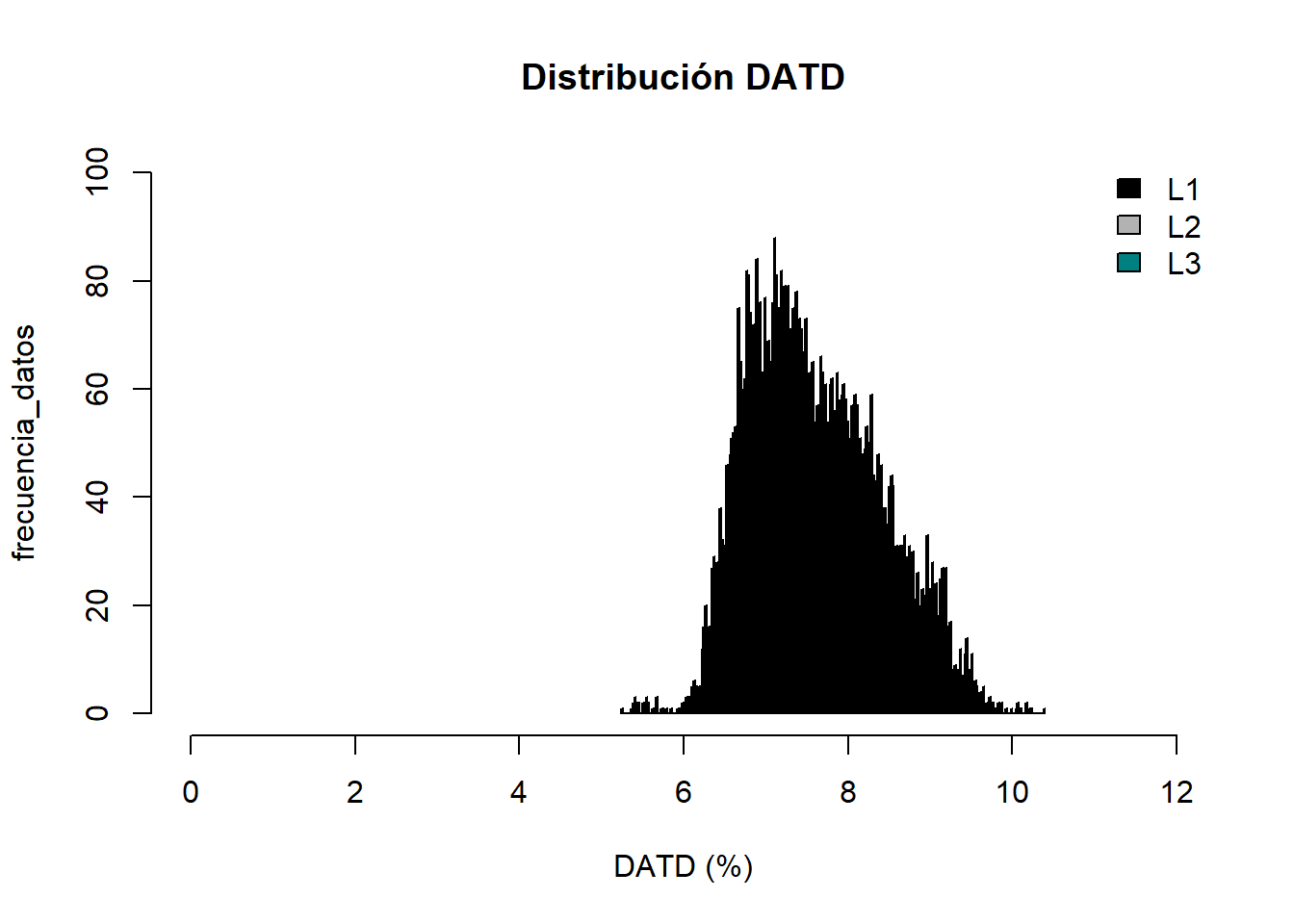

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
5.25 6.56 7.48 7.55 8.81 9.35 10.39
